أنابيب المص المتواجدة في المنظومة الصرفية النباتات والزراعة الزراعة

تقوم أنابيب المص باحتواء الماء الزائد في التربة ، والنافذ إلى هذه الأنابيب ، سواء أكان هذا الماء ناتج عن ارتفاع سوية ماء الجوف أو نتيجة للغمر ، وذلك بوساطة الثقوب الموجودة على جوانبها (الأنابيب البلاستيكية) ، أو في أطرافها (الأنابيب الفخارية والإسمنتية) ، ونقله إلى أنابيب الجمع .

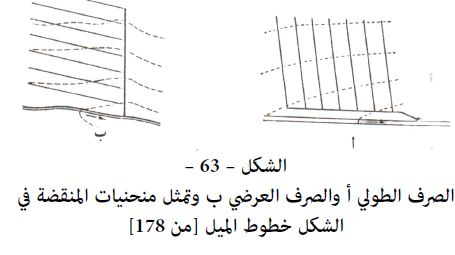

حيث يصب بعد ذلك في قناة الصرف الرئيسة ، ويمكننا التفريق من الزاوية التصميمية بين ثلاثة انواع لوضعيات أنابيب المص (انظر الشكل: 63) .

– الصرف العرضي   .

– الصرف الطولي .

– الصرف المائل .



وتكون أنابيب المص في الصرف العرضي موازية تقريباً لخطوط ميل المساحة المعروفة .  أما في الصرف الطولي ، فتكون انابيب المص عمودية تقريباً على خطوط الميل هذه .

في حين تكون وضعية أنابيب المص في الصرف المائل متقاطعة مع خطوط الميل بزاوية حادة وتبعاً لمعطيات منشورة ]من [178 تتركز إيجابيات الصرف العرضي بما يلي :



– عندما تكون أنابيب المص موازية تقريباً لخطوط الميل فإن أنابيب الجمع تأخذ الميل الأكبر ، وهذا يعطي سرعة للماء أكبر .

– يمكن احتواء الماء المتدفق تبعاً لميل التربة نحو الوادي بصورة أفضل بوساطة الصرف العرضي .

– نظراً لكون فعالية الصرف العرضي أكبر لذا يمكن اختيار مسافة بين المصارف أكبر وذلك تحت نفس الشروط أما في الصرف المائل ، فإن أنابيب المص تتقاطع مع خطوط ميل سطح التربة بزاوية تتراوح بين  (30-60°).  وعندما يكون ميل سطح التربة أقل من 0,5% عندئذ يكون الحل المفضل هو الصرف الطولي [178].



يعد الحد الأعظم المعتمد لطول أنبوب المص في حدود (200-250m)، لكن التوسع في الاستعمال الآلي في الإنشاءات الصرفية جعل من الممكن تجاوز هذا الطول ، وذلك من منظور تخفيض التكاليف .

وعندما تصبح اطوال أنابيب المص كبيرة جداً ، عندئذ يتطلب الامر فحص الاستطاعة الهيدروليكية لهذه الأنابيب  [178].

وفي الصرف الطولاني يكون الحد الأعلى لأنبوب المص [178] 150 m. ويمكننا لاقول إن لهذا الحل إيجابياته ، حيث إنه لكل 150 m يوجد على الأقل أنبوب جمع عرضي الذي سيكون باستطاعة احتواء الماء المتحرك نحو الوادي ، الذي لا تستطيع أنابيب المص احتوائه .

والقضية الحساسة من الزاوية الإنشائية في مجال أنابيب المص هي كيفية وصل هذه الأنابيب بأنابيب الجمع ، ففي الحالات التي يكون فيها ميل سطح التربة كافياً ، ولا توجد محاذير لتوضعات أكاسيد الحديد داخل الانابيب ، عندئذ يتم الوصل من الجانب العلوي لأنبوب الجمع .



أما في حالة الميل الضعيف لسطح التربة ، فيتم الوصل عند قاعدة انبوب الجمع .  وتوجد لهذا الغرض وصلات خاصة ومتكيفة مع المادة المصنوعة منها الأنابيب .

وهنا تجدر الإشارة إلى أن زاوية الوصل بين أنابيب المص وأنابيب الجمع يستحسن أن لا تكون زاوية حادة (علماً أن اعتماد الزوايا الحادة في الوصل ممكن في شروط معينة) .

كما يجب التقيد بعدم وصل أنبوبي مص متقاطعين فينقطة واحدة على أنبوب الجمع ، بل ترك مسافة بين نقطتي الوصل [178] .



ويمكننا القول إن المشكلة الحقيقية بالنسبة للصرف بالأنابيب هي الترسبات التي تحصل داخل هذه الأنابيب ، وذلك بسبب كون سرعة تدفق الماء داخل هذه الأنابيب ليست من الشدة ، بحيث يستطيع الماء معها جرف هذه الترسبات ، لكن الخبرات الحقلية أثبتت أن أقطاراً بحدود (5 cm) لأنابيب المص تكون في أغلب الأحيان كافية [178] .

في حين تعدّ الأنابيب ذات الاقطار الأكبر إيجابية من ناحية معينة فقط ، كون الترسبات التي تتوضع داخلها تستغرق زمناً أطول ، حتى تصل مثل هذه الترسبات إلى وضعية يمكنها أن تحد من قدرة الأنبوب الصرفية  [178].



تأخذ أنابيب المص في أغلب الحالات مساراً موازياً لخطوط ميل سطح التربة ، وهذا يعني أن ميل هذه الأنابيب يكون عادة معادلاً للميل الوسطي لسطح التربة .

أما الحد الأدنى لميل أنابيب المص ، فهو 0.25%.  وتبعاً لمعطيات منشورات ]من [178 من المناسب تجاوز هذا الميل نحو الأعلى ، علماً أن الميل الأعظمي ، تبعاً لهذه المعطيات ، هو 8%، والميل المرغوب فيه هو من (1-3%).



يعدّ اختيار المسافة بين أنابيب المص حجر الزاوية في أي مشروع صرفي .  من هنا فإن التروي والدقة في اختيار هذا البعد أساسيان لنجاح المشروع ، فعلى سبيل المثال قد تقود المسافات الكبيرة بين الأنابيب إلى عدم فعالية المنظومة الصرفية ، وبقاء التربة لفترة من الزمن في حالة الغرق ، أو على الأقل أجزاء منها .  في حين تؤدي المسافات الصغيرة بين أنابيب المص إلى تكاليف باهظة .

لذا يستحسن عند اختيار المسافات بين أنابيب المص المقارنة مع الجوار   ، أو مع أمكان مشابهة لمكان المشروع الصرفي .

وقد يكن الحل الأفضل في بعض الحالات هو الصرف على خطوات ؛ أي إنشاء أنابيب الجمع وبعض أنابيب المص أولاً . وبعد مضي فترة من الزمن واختبار الفعالية الصرفية يتم إنشاء كامل المنظومة .



بالنسبة لمنظومات الصرف بشكل عام يمكننا القول إن من القضايا التي على الصمم أن يوليها انتباهاً خاصاً هي السيطرة على الماء الغريب .

ومن الجدير ذكره هنا أن احتواء الماء الغريب يتطلب إنشاء مصارف خاصة تصب في القناة الرئيسة التي تكون دائماً عرضية مع تدفق ماء الجوف ؛ كي يصبح من الممكن احتواء كامل الماء الغريب .

ايضاً  المشكلة الأخرى التي تتطلب الحل هي السيطرة على ماء الينابيع داخل المساحة التي تستلزم حلاً خاصاً .  وهذا ما يسمى عادة "بصرف الحاجة"  [192, 178].



ويعني هذا الحل الخاص إنشاء مصارف لاحتواء مياه الينابيع فقط ، وتصب في قناة الصرف الرئيسة ، ذلك أن وصل مثل هذه المصارف بأنابيب جمع لمنظومة يجلب معه محاذير عديدة ، منها : أن جذور النباتات تبحث عن هذا الماء في الفترات التي يحصل فيها نقص في ماء التربة ، وهذا قد يؤدي إلى نمو الجذور داخل أنابيب الجمع وما يحمل ذلك معه من خطر الانسداد لبعض المصارف [178].

أما إذا كانت "مصارف الحاجة" واقعة في منطقة حاوية على أكاسيد الحديد ، فقد يكون من المستحسن ، وفي حالات معينة ، احتواء ماء الينابيع هذه بوساطة قناة مكشوفة تصب في قناة الصرف الرئيسة .

وفي الحالات التي يكون فيها تدفق هذه الينابيع غزيراً عندئذ يستحسن إنشاء منافذ (بالوعات) داعمة لـــ "صرف الحاجة" [178].
