العقود المفردة الرياضيات والهندسة الهندسة

وتشمل هذه العقود الأشكال الآتية على سبيل المثال لا الحصر (الأشكال 16 إلى 18)

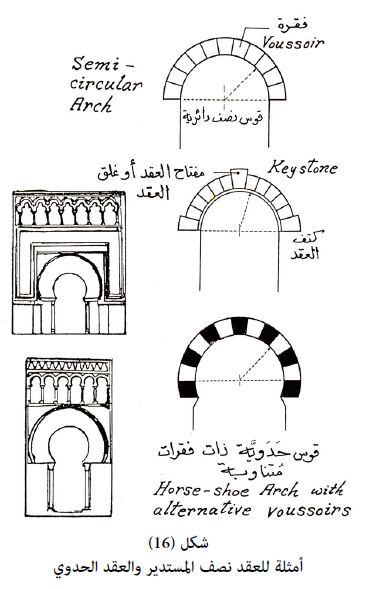

1- العقد نصف الدائري

1- Semi-Circular Arch

2- القوس المكسورة أو العقد الحدوي المدبب

2- Two-Centred Arch or Pointed Horse-Shoe Arch

3- العقد الحدوي

3- Horse-Shoe Arch



مُدوَّر Rounded

– ذو فقرات متناوبة Withi alternative Vousoirs

4- العقد المفصص:

4- Lobed Arch or Multi-foil Arch

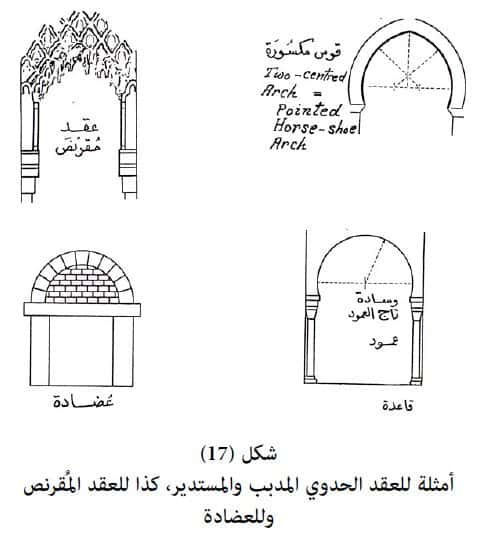

5- العقد المقرنص (شكل 17):

5- Honeycomb Arch or Arch with Squinches

6- العقد ذو الدلايات :

6- Arch with Stalactites

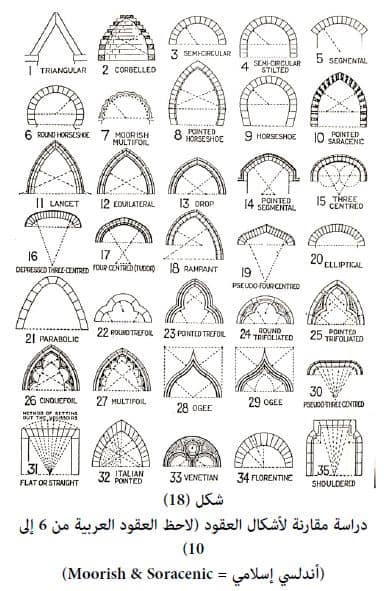

هذا وتتصدر العقود العربية مجموعة أشكال العقود (شكل 18)، وتوصف العقود العربية إما بكلمة: Moorish أو بكلمة : Saracenic نسبة إلى المسلمين اثناء تواجدهم الأندلس.

هذا وقد ظهر العقد الحقيقي أول ما ظهر في بلاد ما بين النهرين خلال الحضارة البابلية منذ حوالي ثلاثة آلاف سنة، وجدير بالذكر أن التغطية بعقد حقيقي تتفوق بلا شك لعى التغطية بالأعتاب الأفقية البسيطة وذلك لسببين.

أولهما: أن العقد يمكنه تغطية فتحتات أوسع.

وثانيهما: أنه يمكن للعقد أن يتحمل قوى أكبر من تلك التي يطيقها العتب الأفقي، يورجع ذلك إلى أن الضغط السفلي على المحيط الخارجي للعقد يؤدي إلى تضاغط فقرات العقد مع بعضها البعض، ومن ثم إلى زيادة تماسكها .

هذا تجدر الإشارة إلى أن تاج العقد هو أضعف موضع فيه ، لذا كان لزاماً على المصمم أن يراعى أن الحمل على التاج يجب أن يقل عن الحمل الذي تطيقه أي من الفقرات.

ويمكن القول عموماً أن العوامل ذات التأثير الأساسي على العقد تشمل زاوية التاج "مدى السلبية" ، كذا عمق أسطح الارتكاز للفقرات.
