طرق وأدوات الرصد ورسم الخرائط

2013 دليل التنبؤ الجوي

ستورم دنلوب

مؤسسة الكويت للتقدم العلمي

علوم الأرض والجيولوجيا

على الرغم من أن الأعداد المتزايدة لمراقبات علم الأرصاد الجوية تم التوصل إليها من خلال حساس إلكتروني إلا أن الكثير وربما أغلب المحطات ما تزال تعتمد على وسائل وأدوات تقليدية، ووصف هذه الأدوات والوسائل مفيد في فهم كيفية تخطيط وتفسير المراقبة، كما يتم نقل البيانات من خلال نظام عالمي للاتصال عن بعد ثم يتم تحليلها للوصول إلى الرسم البياني.

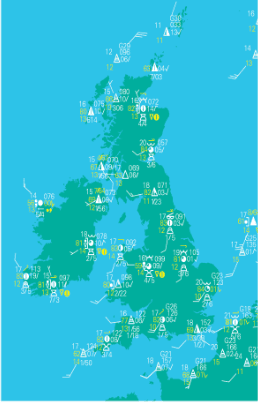

تتبع جميع الرسوم البيانية في المحطات صيغة قياسية حيث يكون موقع الأشكال والرموز ثابتاً ومرتبطاً بمراقبة محددة، والاستثناء الوحيد هو الدلالة على اتجاه الرياح، ويظهر التخطيط الكلي في المخطط في الصفحة المقابلة مع رموز رسم بياني لكل من المحطات التقليدية التي يشرف عليها البشر حيث تظهر المحطة كدائرة وللمحطات الأوتوماتيكية التي تظهر كمثلث، وسيتم شرح المعنى الدقيق للرموز والرسوم الموضوعة حول رمز المحطة وألوانها في الأٌقسام التالية كما يظهر هنا مثال عن مخطط كامل، والألوان المستخدمة عادة هي اللونين الأسود والأحمر إلا أنها تظهر غالباً في الرسوم البيانية التي يضعها الكمبيوتر (حيث تستخدم الألوان للبحر واليابسة) باللونين الأبيض والأصفر على التوالي.

وينبغي الملاحظة بأن بعض البيانات والرموز قد تكون ناقصة في الرسوم البيانية من المحطات الفردية إما لأن بعض المراقبات المحددة لا تتم في تلك المحطة المحطات الفردية إما لأن بعض المراقبات المحددة لا تتم في تلك المحطة – أنواع السحب في المحطات الأوتوماتيكية على سبيل المثال – أو لأن المعلومات غير متوفرة، وقد ينشأ السبب الآخر لأن بعض المراقبات المحددة غير ممكنة – إذ لا يمكن تحديد نوع السحب المرتفعة إذا كانت المحطة مغطاة بالضباب أو السمحاق الطبقي المنخفض مثلاً – أو بسبب خطأ آلي أو بشري.
