قانون أمبير

2013 تبسيط علم الإلكترونيات

ستان جيبيليسكو

مؤسسة الكويت للتقدم العلمي

الفيزياء

في أي نقطة ثابتة قرب ناقل كهربائي يمرّر تياراً مستمراً، تتغير شدّة الحقل المغنطيسي بالتناسب المباشر مع التيار في الناقل. من أجل سلك مستقيم، تأخذ خطوط التدفّق المغنطيسي شكل دوائر مشتركة المركز مركزها السلك.

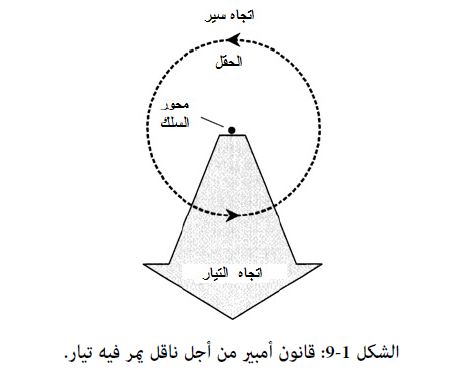

يبين الشكل 1-9 منظرَ مقطعٍ عرضاني لهذه الحالة. تخيّل أن السلك يتعامد مع مستوي الصفحة ويظهر – بذلك – كنقطة في هذا المخطط.

في دارة تيار مستمر، يُعرِّف الفيزيائيون التيارَ النظري (Theoretical Current) الذي يسمّى أيضاً التيار الاصطلاحي (Conventional Current) باعتباره يمرّ من القطب الكهربائي الموجب إلى القطب الكهربائي السالب حتى لو أنّ الإلكترونات تتحرّك من السالب إلى الموجب.

ومع تذكّر هذا الاصطلاح، تخيّل أن التيار النظري في حالة الشكل 1-9 يمرّ على طول السلك إلى خارج الصفحة مباشرةً نحوك. يسير التدفّقُ المغنطيسي وفق قانون أمبير عكس عقارب الساعة عابراً – كما تراه – حول الدوائر المتمركزة على محور السلك

ألا تزال تكافح؟

يسمى قانون أمبير أحياناً بقاعدة اليد اليمنى. إذا وضعت يدك اليمنى مع جعل الإبهام مستقيماً و طي الأصابع، و إذا جعلت الإبهام يتجه وفق اتجاه التيار النظري من الموجب إلى السالب في السلك المستقيم، فإن أصابعك ستنطوي وفق اتجاه سير التدفق المغنطيسي.

بالمثل، إذا وجهت يدك اليمنى بحيث تنطوي أصابعك في اتجاه سير التدفق المغنطيسي،فإن ابهانك يتجه وفق اتجاه سير التيار النظري.
