مركبات القوة الكلية المغناطيسية القوة الكلية المغناطيسية الفيزياء

يمكن تحليل القوة الكلية "ق" للمغناطيسية الأرضية إلى :

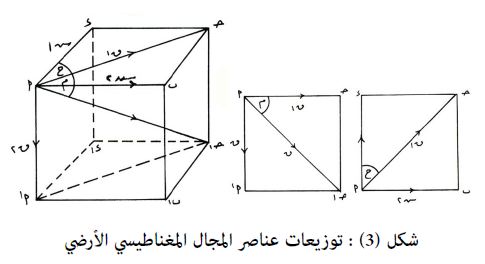

المركبة الأفقية "ق1" والمركبة الرأسية "ق2".كما أن المركبة الأفقية يمكن تحليلها إلى : قوة شمالية "ش₁" وقوة شرقية "ش₂"وفقاً للأشكال المرافقة (شكل 3)

أ حـَ يمثل القوة الكلية "ق"

أ حـَ يمثل المركبة الأفقية "ق₁"

أأَ يمثل المركبة الرأسية "ق₂"

ح زاوية الانحرف               ، م زاوية الميل

 أد يمثل المركبة الشمالية      ش₁

أ ب يمثل المركبة الشرقية      ش₂



ويتحدد المجال المغناطيسـي بمعرفة ثلاثة من هذه العناصر ويمكن معرفة باقي العناصر من العلاقات الرياضية التالية:

ق₁ = ق حتا م                         ش₁ = ق₁ حتا ح

ق₂ = ق حا م                           ش₂ = ق₂ حا ح

ق₂ = ق₁²+ ق²₂                           ق₁² = ش²₁ + ش²₂

ق₂ = ق₁²+ ش²₂ + ق²₂

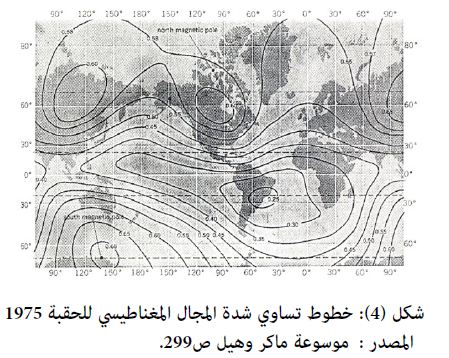

وهناك خرائط كنتورية لتوزيعات كل من هذه العناصر ويبين الشكل رقم (4) توزيعات القوة الكلية "ق" للمجال الأرضي المغناطيسـي للحقبة 1975 ومنها يتبين أن الشدة تتزايد بصفة عامة بزيادة خط العرض أي في اتجاه القطبين.

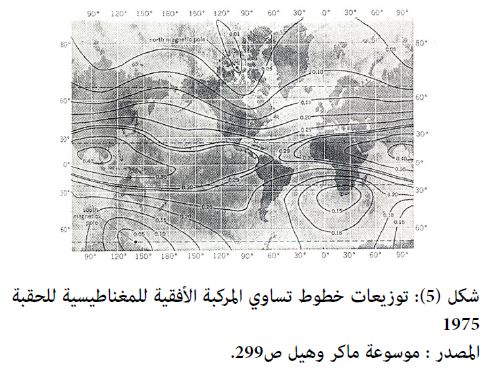

كما يبين الشكل رقم (5) توزيعات المركبة الأفقية للمغناطيسية الأرضية "ق₁" لنفس الحقبة ويمكن رسم خرائط توزيعات هذه العناصر لمختلف المناطق بعد إجراء عمليات رصد حقلي مغناطيسي لهذه العناصر.
