آلية عمل العناصر المكونة للمضخة الماصة الكابسة

1995 أصول الحيل الهندسية

جلال شوقي

KFAS

مضخة الماصة الكابسة الفيزياء

صنعة الأباريق أيضا من نوع ما تقدَّم

هذا إبريق فيه نضاخة يتوضأ بها، فإذا شئنا نضخنا منه الماء على من أردنا.

تتخذ إبريقا على العادة التي تَعْرف، وفيه برج نضَّاخة وللإِبريق بلبلة يخرج منها ماء الإِبريق، وتتخذ للبرج ذكراً يمر في بلبلة دقيقة تدخل في بلبلة الإِبريق، وتتخذ للبرج باب المنشف، وللذكر باب المدفع، فلتكن:

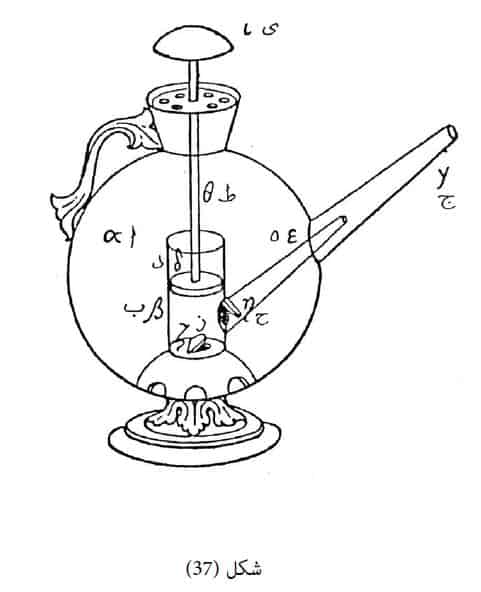

علامة الابريق أ، وعلامة البرج ب، وعلامة بلبلة الإِبريق ج، وعلامة ذكر البرج د، وعلامة بلبلة الذكر هـ، وعلامة باب المنشف ز، وعلامة باب المدفع ح.

ثمَّ تتخذ سهما يمرّ في عنق(1) الإِبريق إلى أسفل البرج، وهو المدفع، وعلامته ط، وتتخذ على رأس الإِبريق مغربلا، والسهم خارج من وسطه، وعلى رأس السهم قنبعة تغطي رأس الإبريق كله، وعلامتها ي.

واستعمل هذا الإِبريق كما يُستعمل سائرها، تصبّ الماء من المغربل، وتردّ القنبعة، وتترك فيما بين المغربل والقنبعة فرجة لاختراق الهواء وإلا لم يخرج الماء من البلبلة.

فإذا أردت أن تنضخ الماء على أحد أخذت القنبعة، ثم اغمزها، فإنّ الماء يخرج عليه من البلبلة، وذلك ما أردنا بيانه.

وهذه صفته)).



شرح وتحليل:

تعطي هذه الحيلة صورة تامة الوضوح للمضخة الماصة الكابسة والمكونة من العناصر الآتية:

1- الأسطوانة أو البرج ب.

2- ذكر البرج أو الكابس د.

3- الذراع الدافع لذكر البرج د، وعليه ط.

4- صمام السحب أو الدخول، أو باب المنشف ز.

5- صمام الطرد أو الخروج، أو باب المدفع ح.



فإذا ما سَحَبْبنا الذراع ط إلى أعلى، دخل السائل من الباب ((الصمام)) ز وانغلق الباب ح، وامتلأ البرج ((الأسطوانة)) ب بالماء.

وإذا غمزت (دفعت) الذراع ط إلى أسفل انغلق الباب ز، وانفتح الباب ح، واندفع الماء خارجا من المبزل الداخلي الى المبزل الخارجي ج.

تعتبر هذه الحيلة تأكيدا آخر على وقوف فيلون على فكرة المضخة الماصة الكابسة تماما كما جاء بالحيلة (35)، وكما يرد مرة ثالثة في الحيلة (38).
