نظراً لتغيرات الضغوط داخل الأنابيب بسبب تغيرات مقاطعها ، لا بدّ بين الآونة والأخرى من إجراء عمليات قياسية للتدقيق في القيم الأساسية لهذه الأنابيب .

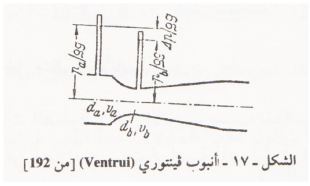

وتتم مثل هذه القياسات بوساطة جهاز فينتوري VENTURI] من [192 (انظر الشكل : 17) . ويمكن بوساطة هذا الجهاز قياس كمية الماء المتدفقة فعلاً داخل الأنبوب .



فبين النقطتين أ و ب (الشكل : 17) يمكن التغاضي عن خسارة القدرة ، بسب قصر المسافة بين النقطتين من جهة ، والوضعية الهيدروليكية الجيدة من جهة أخرى .  وهكذا يمكننا القول إن العلاقة التالية ]من [192 تتحقق من النقطتين أ و ب .



وحيث إن :

نصل إلى العلاقة التالية [192] :

أما قيمة  P∆ فتحسب كما يلي [192]
