المُهتَزّ المُتحكَّم به بواسطة الفولطيّة

2013 تبسيط علم الإلكترونيات

ستان جيبيليسكو

مؤسسة الكويت للتقدم العلمي

الفيزياء

يمكن أن نضبط تردّد هزّاز VFO ديود فاراكتور في دارة LC مُولّفة. تسمح دارات هزّازي هارتلي وكلاب بأن يتحكّم بتردّدها ديود فاراكتور.

نستخدم مكثّفة صدّ لعزل ديود الفاراكتور عن التيّار المستمرّ DC، ثمّ نطبّق فولطية تيّار مستمرّ DC مباشرةً على ديود الفاراكتور.

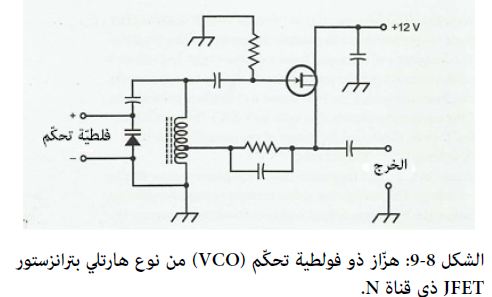

يبيّن الشكل 8-9 مُهتَزّاً ذا فولطية تحكّم (VCO) من نوع هارتلي بترانزستور JFET، حيث يحل ديود فاراكتور مع مكثّفة ثابتة محلَّ المكثّفة المتغيّرة.

تمنع المكثّفةُ على التسلسل مع الفاراكتور قصْرَ فولطية التحكّم الموجبة بالأرضي عبر الملف الوشيعي. (أمّا مطراف وحدة التغذية السالب فيذهب مباشرة للأرضي وفق التصميم؛ وندعو هذه الترتيبة بــنظام سالب التأريض).

مسألة 8-4 :

ماذا يحصل في دارة الهزّاز المُبيّنة في الشكل 8-9 إذا تركنا المكثّفة تفتح بين المصدر ومطراف الخرج؟

الحلّ:

لن يوقف هذا العمل الدارةَ عن الاهتزاز، ولكنه سوف يمنع الإشارة من بلوغ مطراف الخرج. وبالتالي فإن الآثار على الدارات التي تلي الهزّاز سوف تماثل تلك الناجمة عن انهيار وعطب الهزّاز.
