تيارات الفورة

2013 تبسيط علم الإلكترونيات

ستان جيبيليسكو

مؤسسة الكويت للتقدم العلمي

الفيزياء

تحدث تيارات الفورة (Surge Current) في اللحظة التي نشغّل فيها وحدةَ التغذية (عادة بتطبيق التيار المتناوب على الملف الأولي للمحوِّل بكبس مفتاح – مِبدال) حتى بغياب أي شيء موصول إلى خرج التغذية.

تحدث الفورة لأنّ مكثّفات المرشح تحتاج إلى الحصول على شحنة ابتدائية ممّا يجبرها على استجرار تيار عالٍ لفترة قصيرة. يستطيع تيار الفورة الابتدائي أن يتجاوز تيار التشغيل الطبيعي بكثير. قد تحطّم الفورةُ الشديدة صمامات ثنائية المقوم في وحدة التغذية.

تمثّل هذه الظاهرة أحياناً مشكلة خطيرة في وحدات التغذية عالية الفولطية السيئة التصميم والدارات المضاعفة الفولطية.

نستطيع منعَ فشل الصمامات الثنائية كنتيجة لتيارات الفورة بأربع طرق على الأقل:

1- استعمال صمامات ثنائية ذات تيارات و تصنيف بي آي في PIV أعلى بعدة مرات من درجة التشغيل الطبيعية.

2- التأكّد من أن جميع الصمامات الثنائية متطابقة.

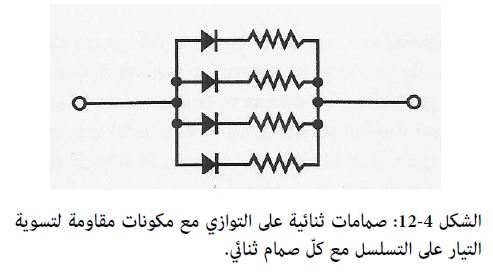

3- وصل عدّة صمامات ثنائية على التوازي أينما احتاجت الدارة إلى صمام ثنائي. يجب وصل مكونات مقاومة لتسوية التيار ذات قيم أومية منخفضة على التسلسل مع كلّ صمام ثنائي كما هو مبين في المثال الافتراضي في الشكل 4-12.

4- استعمال دارة ابتدال أوتوماتيكي في الملف الأولي للمحوّل. تطبِّق دارةٌ من هذا النوع فولطية تيار متناوب مخفّضة على المحوّل خلال أوّل ثانية أو اثنتين بعد الإقلاع الابتدائي، ومن ثم تطبِّق فولطيةَ دخل كاملة.
