حيلة تبين طريقة إحداث عملية التصفير

1995 أصول الحيل الهندسية

جلال شوقي

KFAS

طريقة إحداث عملية التصفير الفيزياء

عمل مَنَار يُصَفِّر

فكذلك تكون المنارات: منها ما يُصفِّر لأنّ البخار يخرج من فم طائر، ومنها ما يزمّر لأنّ البخار يخرج من فم مثال ينفخ رحى، فليكن:

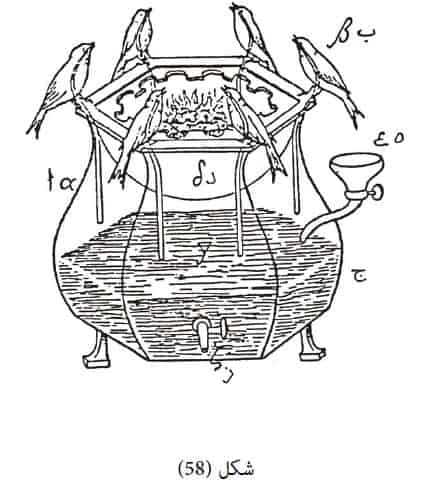

المنار أ ب، وموضع خزانة الماء ج، وموضع الجمر د، وموضع مصبّ الماء هـ.

ويكون بيثون يسد، فإذا صُبَّ الماء شُبِّه بقمع مركب على بيثون، وموضع مخرج الماء يكون، بيثونا آخر، وهو بيثون ز.

وليكن حول المنار منافذ مع موضع الماء إلى الخارج تركب عليها ما أردت من الصور مما وصفنا من الطيور وغير ذلك من الصور، فإن البخار إذا غلى الماء يصعد في تلك المنافذ.

ويخرج من تلك المواضع فتسمع لها ضروب الألحان والدواير في أعناق الطيور السود، وهي علامة… صفّارات عليها.

وقد تمّ ما أردنا من هذه الآلة الحسنة المستحسنة، وكذلك تعمل كلما أردت من هذا الصنف، وهذه صورته)).

شرح وتحليل:

تعتمد عملية الصفر أو التصفير، كذا الزمر أو التزمير في هذه الحيلة على دخول البخار المتصاعد من المجمرة إلى منافذ رأسيه مهيأة لتبدأ بالقرب من سطح الماء في الخزانة ج.

ولتخرج من أفواه الطيور المركبة على المنار، حيث يحدث مرور البخار فيها ألحانا وصفيرا. أما إدخال الماء وإخراجه فإنه يتم بواسطة البيثونين هـ، ز على التوالي.
