حيلة تكشف كيفية خروج الماء بعدة أشكال بواسطة الفوارة

1995 أصول الحيل الهندسية

جلال شوقي

KFAS

كيفية خروج الماء بعدة أشكال بواسطة الفوارة الفيزياء

في صنعة فوارة تخرج (1) عدَّة أشكال بحسب ما تريد

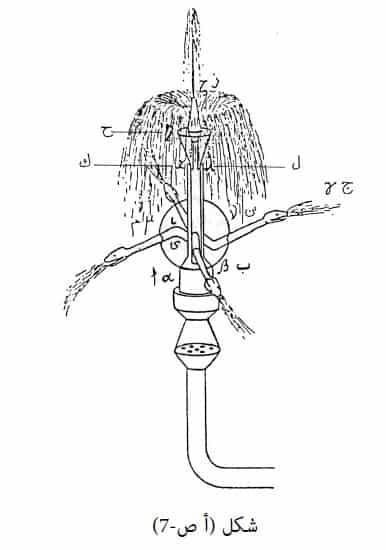

تتخذ برنية ك ل، وتدخل في رمانة م ن إلى موضع أ ب، و أ ب ثقبان في أنبوب الرمانة، والبرنية تدور في أنبوب أ ب، فإذا أديرت إلى جهة ج، انسد الثقبان وخرج الماء من موضع ح ز.

ويكون لهذه الرمانة أربعة صوالجة مثل ي، ليخرج الماء من أربعة (2) مواضع، فإذا أديرت البرنية إلى جهة ج كما هي في الصورة، لم يخرج الماء من الصوالجة، وخرج من موضع ز قضيب، والماء يدخل من المغربل.

على هذا النحو تتخذ ما شئت مما يركب على طشت الفوارة، فيخرج الماء على ذلك إن شاء الله تعالى، وهذه صورته.

شرح وتحليل:

تتضمن هذه الحيلة اسطوانتين مجوفتين متمحورتين تدخلان في جسم كروي ((رمانة)) م ن، ويشغل في الأسطوانة الداخلية ثقبان أ ب نافذان عبرها.

إن أصابا محاذاة مع ثقوب الصولجانات الأربعة التي منها ج، ي، خرج الماء من الصولجانات، وإن لم يحصل التحاذي صعد الماء إلى المخروط العلوي ح.

وتدفق الماء على هيئة سوسنة ح ز، كما يمكن – مع اشتداد قوة الدفع – أن يخرج الماء من المنفث العلوي على هيئة قضيب.
