ظاهرة أثر الانهيار

2013 تبسيط علم الإلكترونيات

ستان جيبيليسكو

مؤسسة الكويت للتقدم العلمي

الفيزياء

إذا جعلنا وصلة N-P بوضعية انحيازٍ معكوسٍ، ثم قمنا بعد ذلك بزيادة الفولطيّة من دون تحديد، فإننا سوف نصل في النهاية إلى عتبةٍ من الفولطيّة يبدأ عندها الصمام الثنائي فجأةً بالتوصيل.

فالخصائص العازلة للوصلة N-P سوف تخضع وتستسلم هنا للقوة المحرّكة الكهربائية الساحقة، وسوف "تشتّت" حوامل الشحنة عبر المادة نصف الناقلة، وستختفي منطقة التصوب.

يدعو المهندسون هذه الظاهرة باسم أثر الانهيار (Avalanche)، ويدعون عتبة الفولطيّة التي تحدث عندها باسم فولطيّة الانهيار. تختلف فولطيّة الانهيار ما بين الأنواع المختلفة للصمامات الثنائية.

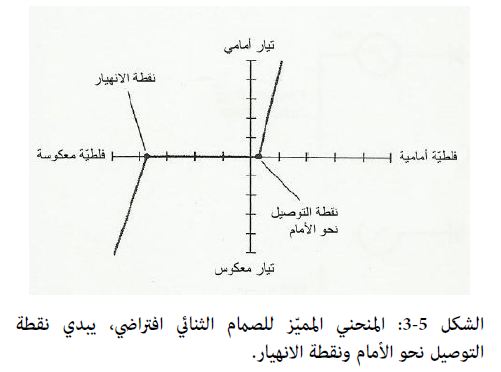

ويبدو في الشكل 5-3 مخطّط بياني للتيّار بمقابل الفولطيّة، يظهر فيه المنحني المميّز للصمام الثنائي نصف ناقل نموذجي، وهو يرينا نقطة التوصيل نحو الأمام ونقطة الانهيار.
