عندما تمتلك موجتان جيبيتان نفس التردّد، يمكنهما أن تسلكا سلوكاً مختلفاً إذا بدأت دورتاهما في أزمنة مختلفة.

ويرتبط بطبيعة الدارة ما إذا كان فرقُ الطور (Phase Difference) (يسمى أيضاً زاوية الطور (Phase Angle) التي تُعطى عموماً بالدرجات) يتمتع أو لا يتمتع بأي معنى.

تطابق الطور في الموجات

تُصبح علاقةُ الطور بين موجتين ذات معنى فقط عندما يتماثل التردّدان، فإذا اختلفا، تغيّر الطور النسبي دائماً، ولا يمكننا الحصول على قيمة معيّنة له. في المناقشة التالية لزاوية الطور، نفترض أن الموجتين تمتلكان دائماً نفس التردّد.

يعني تعبير تطابق الطور (Phase Coincidence) أن موجتين لهما نفس التردّد تبدآن تماماً في نفس اللحظة الزمنية بحيث يتبع كلُّ شكلِ موجةٍ الآخر لحظة بلحظة.

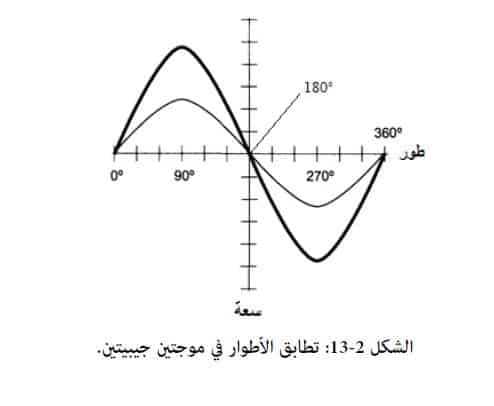

يبين الشكل 2-13 مثالاً على تطابق الطور بين موجتين تختلفان في السعة ويساوي فرقُ الطور الصفرَ في هذه الحالة.

إذا وُجدت موجتان جيبيتان مثاليتان في حالة تطابق أطوار، فإنّ سعةَ القمة الموجبة للموجة المحصلة – والتي تكون أيضاً موجة جيبية – تساوي مجموع سعتَي القمّتَين الموجبتَين للموجتين المركِّبتَين.

وكذلك، تساوي سعةُ القمة السالبة للموجة المحصلة مجموعَ سعتَي القمّتَين السالبتَين للموجتين المركِّبتَين، كما تساوي سعة القمة- قمة للموجة المحصلة مجموع سعتَي القمة- قمة للموجتين المركِّبتَين، ويتطابق طور الموجة المحصلة مع طورَي الموجتين المركبتين.
