في كلّ دارات التيار المستمرّ، تسلك التيارات والفولطيات وفق مبدأين فيزيائيين يعرفان بـ قوانين كيرشوف (Kirchhoff's Laws).

دعونا نسميها وفق وصفها للتيار والفولطية كما يلي:

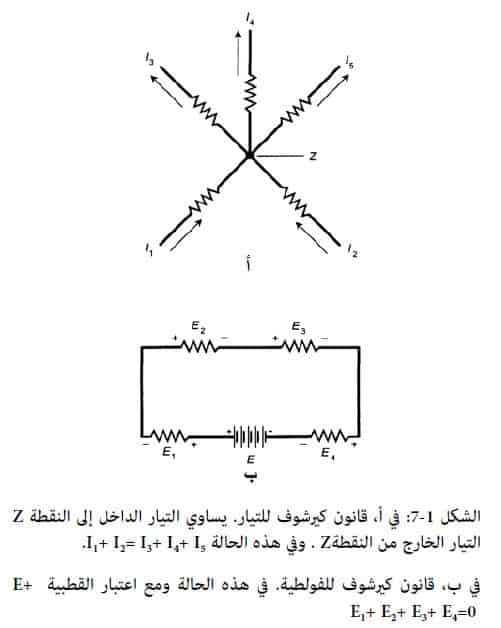

– وفق قانون كيرشوف للتيار، يساوي التيارُ الداخل إلى أي نقطة في دارة تيار مستمرّ متعدّدة الفروع التيارَ الخارج من هذه النقطة مهما كان عدد الفروع الداخلة والخارجة من النقطة (شكل 1-7أ).

– وفق قانون كيرشوف للفولطية، يساوي الصفرَ مجموعُ كلّ الفولطيات التي تبدأ في نقطة ثابتة في دارة تيار مستمر وتتجه في كل الاتجاهات حولها وتعود إلى نفس النقطة من الاتجاه المعاكس مع اعتبار القطبية (شكل 1-7ب).

فكرة مفيدة: يبرهن قانون التيار حقيقة أنه في دارة تيار مستمرّ لا يمكن للتيار أن يأتي من أي مكان أو يختفي في أي مكان ونلاحظ دائماً "مصونية التيار".

وتتحقّق قاعدة الفولطية في دارة تيار مستمر، ولا يمكن لفرق الفولطية أن يتشكّل أو يختفي في أي مكان ونلاحظ دائماً "مصونية الفولطية".
