كيفية تحديد الخسارات الناتجة عند اتحاد الأنابيب أو تفرعها

1995 ري وصرف ومعالجة التملح

د.علي عبدالله حسن

KFAS

كيفية تحديد الخسارات الناتجة عند اتحاد الأنابيب أو تفرعها الرياضيات والهندسة الزراعة

في حالة اتحاد أو تفرع تيار التدفق في الأنابيب تكون الخسارة متعلقة بنسبة زاوية الميل إلى قطر الأنبوب ، وذلك لكل جزء على حدة .

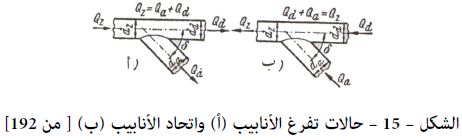

كما تتعلق أيضاً بنسبة كمية الماء المتدفقة وشكل قطع الوصل .  من ناحية أخرى تكون الخسارة بالنسبة لتفرع التيار (الشكل – 15 – أ) بشكل عام أصغر من اتحاد التيار (الشكل – 15 – ب) .

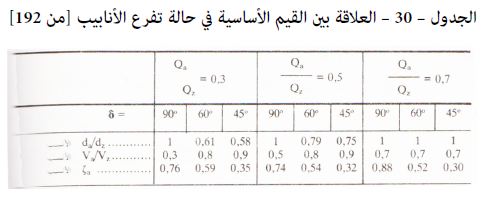

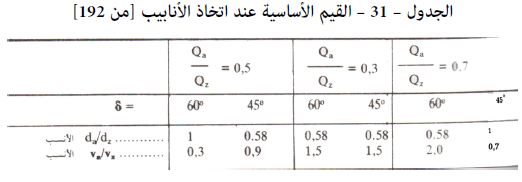

أما العلاقة بين نسبة التدفق (Q/Q_d) من جهة ونسبة القطر الفرعي إلى القطر الأساسي من جهة أخرى ، وكذلك نسبة السرعة الفرعية إلى السرعة الأساسية ، فيحددها الجدول 30، بالنسبة لتفرع التيار ، والجدول 31 بالنسبة لاتحاد التيار .

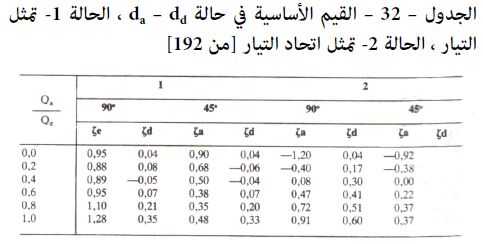

أما قيم عدد المقاومة في الحالة التي تكون فيها d_a = d_d فيعطيها الجدول 32 .



الجدولان 30 و 31 يعطيان الحالات الأنسب لتنوع واتحاد الأنابيب .  أما الخسارات تبعاً للجدول 31 فتعطيها المعادلة التالية ]من [192 .

أما طرف الأنبوب الفرعي الداخلي في الأنبوب الأساسي فقد حدد بالقيمة (0,1d) وفي حالة التدوير الكبير للأطراف الداخلة ، عندئذ تصبح الخسارات بحدود 30% أقل [192] .
