كيفية تحديد وحساب الخسارات الناتجة داخل الصمامات والصنابير

1995 ري وصرف ومعالجة التملح

د.علي عبدالله حسن

KFAS

كيفية تحديد وحساب الخسارات الناتجة داخل الصمامات والصنابير الرياضيات والهندسة الزراعة

تسبب الصمامات والصنابير خسارات قدرة أيضاً داخل الأنابيب وذلك في حال أن الصنابير في حالة الفتح الكامل [192] .  أما قيمة هذه الخسارة فتتعلق بنوع وشكل الجهاز .

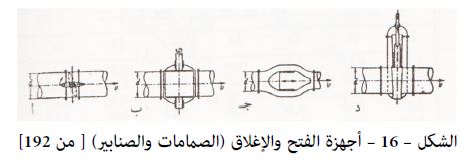

أما بالنسبة لمنظومات الإغلاق والفتح (الصمامات والصنابير) في منظومة الأنابيب الكبيرة ، فيكون عدد الخسارة تبعاً لنوعية الجهاز (انظر الشكل : 16) ، ومادة الصنع كما هو موضح أدناه ]من  [192.



– ففي الحالة أ – يكون عدد الخسارة في حالة الفتح الكامل وذلك تبعاً لمادة الصنع كالآتي

– جهاز الإغلاق على شكل كرة قابلة للإنزلاق (الشكل : ب) .  في هذه الحالة يكون عدد الخسارة عند الفتح الكامل مساوياً للصفر

– جهاز الإغلاق على شكل خاتم (الشكل : جـــ) قابل للإنزلاق .  وفي هذه الحالة يكون عدد الخسارة عند التفح الكامل متأثراً بنوعية الصنع

– في الحالة d يتأثر عدد الخسارة بنوعية الصنع 0.28 – 0.12 =



أما حساب الخسارة في أجهزة الفتح والإغلاق (الصمامات والصنابير) فيتم تبعاً للمعادلة التالية ]من  [192:

وهنا تجدر الإشارة إلى أن حسابات خسارات الضغوط في منظومات أنابيب الري يمكن أن تتم تبعاً لمعطيات الشركات المنتجة ، التي تقدم عادة منحنيات بيانية لهذا الغرض .

ومن مثل هذه المنحنيات البيانية يمكن أخذ الخسارة في القدرة لكل 100m من طول الأنبوب .  كما توجد منحنيات بيانية مشابهة بالنسبة للوصلات وأجهزة الفتح والإغلاق .

وتتأثر معدلات الخسارة في الضغوط في مثل هذه المنحنيات البيانية بمادة الصنع من جهة ، وبنصف قطر الأنبوب من جهة أخرى .
