تبعاً لمعطيات منشورة ]في [192 يمكننا القول ، وبشكل عام ، إن الخسارات الناتجة عن تضييق المقطع تكون عادة أقل من تلك الناتجة عن توسيع المقطع .

وفي نقاط الوصل الضيقة على سبيل المثال يمكن الإبقاء على الخسارات بحدود قليلة ، في حين يعدّ مثل هذا نادر الحصول لدى توسيع المقطع .

توسيع المقطع

وتوجد حالتان من توسيع المقطع : التوسيع المتدرج ، والتوسيع المفاجئ .

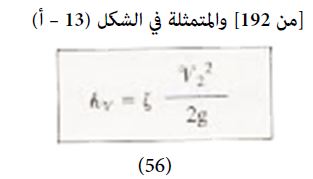

– التوسيع المتدرج للمقطع ، وفي هذه الحالة تأخذ معادلة الخسارة الشكل التالي :

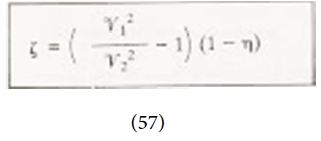

أما عامل الاحتكاك فيمكن حسابه تبعاً للمعادلة التالية [192] :

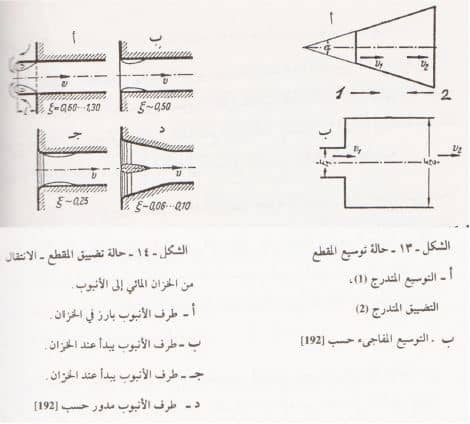

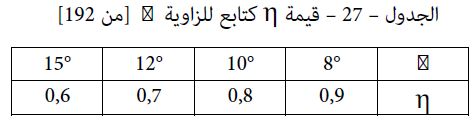

أما فتتعلق بالزاوية (انظر الشكل 13 – أ) وذلك تبعاً للجدول – 27 التالي:

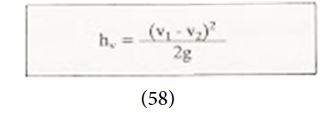

– أما التغير المفاجئ للمقطع (انظر الشكل 13 – ب) فتحسب خسارات الإحتكاك فيه تبعاً للمعادلة التالية ]من [192 :

تضييع المقطع

في الواقع التطبيقي يمكننا التفريق بين حالات عدة لتضييق المقطع وهي :

الانتقال من أنبوب إلى أنبوب آخر ، قطر الأول أكبر من الثاني والانتقال متدرج بحيث لا تتجاوز زاوية التقاطع 30° (انظر الشكل 13 – أ) في هذه الحالة تكون الخسارة قليلة ، ويمكن التغاضي عنها في كثير من الحالات التطبيقية .

تتصل بين أنبوبين بقطر واحد بوصلة قطرها أصغر . وفي حالة من هذا النوع تؤثر حالة الوصلة بشكل كبير على الخسارة .

ففي حالة تدوير الوصلة بشكل جيد تبقى الخسارة صغيرة . أما في حالة التدوير غير الجيد للوصلة ، فتصبح الوضعية أصعب .

ويمكن اعتماد المعادلات المبينة أعلاه تبعاً للحالة بالنسبة لحساب الخسارة الحاصلة من التوسع بعد الوصلة .

أما المشكلة الحقيقية في حالات تضييق المقطع فهي حالة الانتقال من حوض مائي إلى أنبوب الري . وحساب الخسارة الناتجة عن تشكل التدفق يمكن أن يتم على النحو التالي ]من [192 :

وقيمة في المعادلة (59) تتعلق بحالة تضييق المقطع المتمثلة في الشكل 14 في الحالة (أ) حيث يدخل جزء من رأس الأنبوب داخل الحوض المائي وتكون قيمة تبعاً لسمك جدار الأنبوب
