كيف تتغيّر XC

2013 تبسيط علم الإلكترونيات

ستان جيبيليسكو

مؤسسة الكويت للتقدم العلمي

الفيزياء

في بعض الوجوه، تسلك المفاعلةُ السعوية سلوكَ صورة مرآة للمفاعلة المستحثة، وفي معنى آخر، يمكننا تخيّل X_C كاستمرار، عوضاً عن انعكاس، لـ X_L في مجال القيم السالبة.

إذا عرَّفنا تردّد مصدر التيار المتناوب (بالهرتز) على شكل f وقيمة السعة (بالفاراد) على شكل C، يمكننا، عندها، حساب المفاعلة السعوية X_C (بالأوم) باستعمال العلاقة

X_C = -1/(2πfC)

= -(2 πfC)^-1

وتصلح هذه العلاقة إذا عبَّرنا عن التردّد بالميغا هرتز، وعن السعة بالميكرو فاراد (μF) حيث يكون 1 μF= 0.000001 F. وتتغير المفاعلة السعوية عكسياً مع ناقص التردّد وكذلك عكسياً مع ناقص السعة.



فكرة مفيدة: ربما تتعجب حول "ماذا حصل للملّي فاراد في هذه المناقشة؟". من أجل بعض الأسباب، لا يستعمل المهندسون على الأغلب مطلقاً الملّي فاراد لقياس السعة.

في الواقع، يمكن أن يسبِّب ظهور الرمز mFالالتباس، وإذا ما رأيت أبداً مكوناً يحمل لصاقة "100 mF"، فإنّ المهندسون يعنون على الأرجح أنّهم يحدِّدون قيمة 100 mF، لكن يستحسن أن تدقِّق مراجع نصهم للتأكّد.



ألا تزال تكافح؟

يظهر التابع X_C بدلالة f على شكل منحنٍ عند رسمه، ويقارب هذا المنحني نقطةً غير نظامية (بتعابير مبطنة، "ينفجر") مع اقتراب التردّد من الصفر.

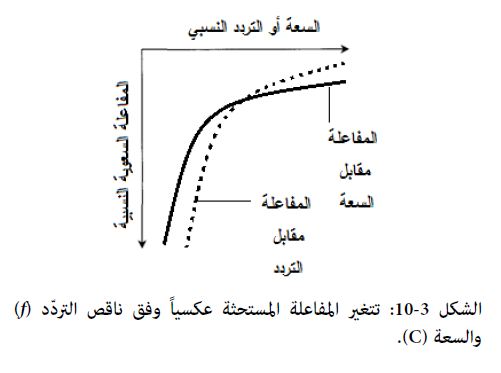

يظهر أيضاً منحني XC بدلالة C كمنحنٍ "ينفجر" مع اقتراب السعة من الصفر. يبين الشكل 3-10 منحنيات عَمومية لهذه التوابع.
