عندما نضع خلية مثالية أو بطارية مثالية (وحدة مثالية افتراضية تعمل بالضبط وفق مجموعةٍ مُحدّدة من المواصفات) في العمل فإنّنا نتوقع منها تأمين تيار ثابت لبعض الوقت وبعد ذلك ينخفض التيار.

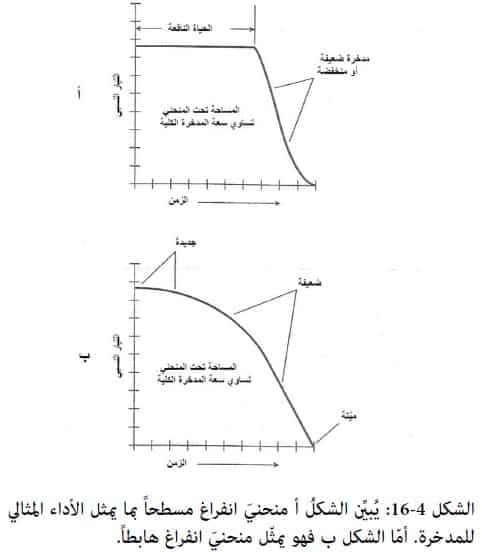

 تقترب بعض أنواع الخلايا والبطاريات من الأداء المثالي مُظهرةً منحنيَ انفراغ (Discharge Curve) مسطحاً (الشكل أ 4-16).

تؤمّن الخلايا والبطاريات الأقل مثالية تياراً يتناقص تدريجياً من بداية الاستعمال،

وهذا أمر غير مرغوب فيه، ويظهر بـ منحني انفراغ منحدر هابط (الشكل ب 4-16).

فكرة مفيدة: عندما ينخفض تيار الخلية أو البطارية إلى درجة أقلّ بشكل ملحوظ من قيمته الابتدائية فإنّنا نقول عندها إنّ الخلية أو البطارية "ضعيفة" أو "منخفضة" وعلينا أن نستبدلها.

إذا تركنا الخلية أو البطارية "تُرهق" حتّى ينخفض تيار خرجها إلى الصفر تقريباً فإنّ المهندسين أو الناس العاديين يقولون عنها إنّها "ميتة" (بالرغم من أنّه في حالة الوحدة القابلة لإعادة الشحن يكون من الأفضل استخدام  تعبير "مفرّغة كلياً".
