منحنيات النماذج الرياضية التقديرية لانحلال نافورات دائرية في بيئة متجانسة

1996 المصبات البحرية لمياه الصرف الصحي

أ.د عادل رفقي عوض

KFAS

منحينات النماذج الرياضية التقديرية لانحلال نافورات دائرية في بيئة متجانسة علوم الأرض والجيولوجيا

إن مجموعة الحلول العددية الشاملة لمجمل المعادلات التفاضلية السابقة ممثلة في منحنيات نهائية متضمنة النافورات ^(jets) المائية الدائرية في اتجاهين وفي أوساط بيئية متجانسة وغير متجانسة (تغير الكثافة مع العمق)

الأشكال رقم (4-7, 4- 8, 4-9, 4- 10, 4-11) مستخرجة بعد التعديل الملائم من المصدر(9) والشكلان رقم (4-7 , 4- 8 ) يعطيان الحلول (مسار النافورة , العرض النصفي للنافورة , انحلال النافورة) لنافورة دائرية في بيئة مستقرة متجانسة



الأشكال (4-9, 4- 10, 4-11) تعطي الحلول (عوامل الانحلال النهائية) لنافورة دائرية في وسط غير متجانس متغير خطيا مع الكثافة

وفيما يلي نقدم تحليلاً للمنحنيات مع إيراد العلاقات التصميمية الخاصة بها وذلك ضمن المحاور الأساسية (XZ)، وفي حالتي نافورة مائية في بيئة متجانسة ونافورة مائية في بيئة غير متجانسة.



– نافورات دائرية في بيئة متجانسة

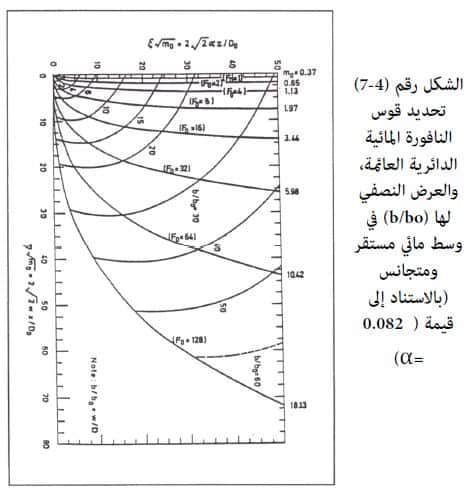

الشكل رقم (4-7) يمثل منحنى المسارات لنافورات أفقية يتغير فيها عدد فراود  من 1 حتى 128.

الخطوط المتقاطعة في الشكل تجعل من الممكن تحديد قيم العرض المختلفة (b) وعلى طول محور النافورة mo كعامل بدون واحد يصف خط المصونية الابتدائية في النافورة. وترتبط mo بـ Fo بالعلاقة:

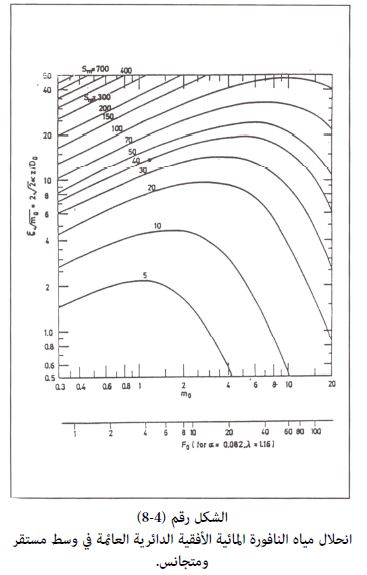

الشكل رقم (4-8) يعطي الانحلال المركزي كتابع لـ z، mo



وعندما تكون قيم الانحلال  اكبر من 50 فنحصل عند ذلك على قيمة Sm من العلاقة:

المحاور  والتي هي في شكل غير مميز بواحدة والممثلة في الشكلين (4-7 و 4-8) محددة في المنحنيات بمعنى أن المحاور الفيزيائية Z, X ترتبط بـ  بالشكل التالي:
