هزّاز T التوأم

2013 تبسيط علم الإلكترونيات

ستان جيبيليسكو

مؤسسة الكويت للتقدم العلمي

الفيزياء

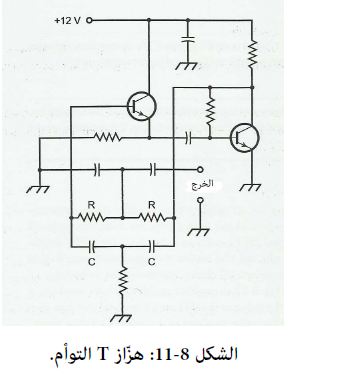

يمكننا صنع دارةٍ رائجة ذات أغراض متعدّدة من أجل توليد إشارات بتردّد صوتي AF وذلك بشكل هزّاز T التوأم Twin-T Oscillator (الشكل 8-11).

يؤمِّن الترانزستور على اليمين تضخيماً يُبقي على الاهتزاز. تُحدِّد المقاومتان R والمكثّفتان C تردّد الاهتزاز الأساسي، وتضمن كذلك حدوث التغذية الراجعة بشكلٍ موافِقٍ للطور.

يعمل الترانزستور على اليسار كباعِثٍ تابِعٍ يحقّق استقرارَ الدارة بحيث لا يتأرجح تردّد اهتزازها بشكلٍ كبير (كما الحال في الهزّازات الصوتيّة سيّئة التصميم). نقوم بـ "قطف" الخرج من بين المقاومتَين الموسومتَين بالعلامة R.

تستخدم الدارة في هذا المثال ترانزستورات ثنائية القطبية من النوع NPN. من الأكيد أنه يمكن بناء دارات مماثلة باستخدام ترانزستورات JFET بقناة N، أو ترانزستورات ثنائية القطبية من النوع PNP، أو ترانزستورات JFET بقناة P.



مسألة 8-5

ماذا يحصل في الدارة المُبيّنة في الشكل 8-11 إذا قمنا بقصْر المكثّفةَ C على اليسار؟

الحلّ:

سوف يحرم خللُ الوظيفة هذا الترانزستورَ على اليسار من إشارة دخله، ممّا يوقف دارةَ التغذية الراجعة ويتسبّب بإيقاف الهزّاز عن العمل.



مسألة 8-6 :

ماذا يحصل في الدارة المُبيّنة في الشكل 8-11 لو قطعنا السلك الواصل بين باعِث الترانزستور اليميني والأرضيّ؟

الحلّ:

سوف يمنع الخلل الوظيفي هذا الترانزستور اليمينيّ من التضخيم، ممّا يتسبّب بفقدٍ وضياعٍ للتغذية الراجعة. سوف يتوقّف الهزّاز عن العمل على الأرجح في مثل هذه الظروف
