عندما نشغل جهازاً إلكترونياً من طاقة مرفق خدمة مؤسسة الكهرباء العامة، فإنه يمكن لعطلٍ أو فشلٍ في النظام أن ينجمَ عن انقطاع التغذية أو عن انخفاض التغذية أو عن انقطاعٍ في الطاقة أو عن انخفاضٍ سريع وحادّ في الطاقة.

نعرِّف انقطاعَ التغذية بأنه فقدان كامل للطاقة لفترة طويلة، أما انخفاضُ التغذية فيمثل ضعفَ الفولطية بشكل ملحوظ لفترة طويلة. يتضمن الانقطاعُ في الطاقة فقداناً كاملاً للطاقة لمدة وجيزة، أما الانخفاض السريع والحادّ في الطاقة فهو ضعفُ الفولطية بشكل ملحوظ لعدة لحظات.

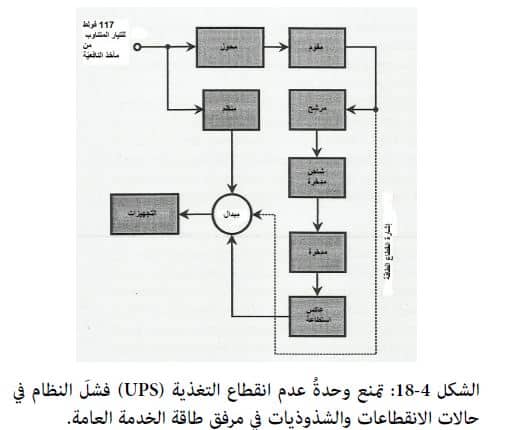

نستطيع استعمالَ وحدات عدم انقطاع التغذية (Uninterrupitble Power Supply) (UPS) – مثل تلك المُمثَّلة بيانياً في الشكل 4-18- وذلك لمنع حدوثِ مشاكلَ كبيرةٍ ناجمةٍ عن "خللٍ" في الطاقة.

في الحالات العادية تتلقى التجهيزاتُ طاقتَها عبر محوِّل ومنظّم. يُلغي المنظِّم العابِراتِ والفوراتِ والانخفاضاتِ السريعةَ والحادةَ في طاقة مرفق خدمة مؤسسة الكهرباء العامة. يُبقي التيارُ الصغير المارّ عبر المقوِّم والمرشِّح بطارية الـ رصاص- حمض في حالة الشحن الكامل.

إذا حدث شذوذ أو فشل في طاقة مرفق خدمة مؤسسة الكهرباء العامة، فإن إشارةَ انقطاع تجعل المِبدالَ يفصل الجهاز عن المنظّم ويصله بعاكِس القدرة الذي يُحوِّل التيارَ المستمر لخرج البطارية إلى تيار متناوب. تتفرّغ البطارية خلال مدة "توقف" خدمة مؤسسة الكهرباء العامة، ويجب أن تكون سعتُها كبيرةً كفايةً لتبقى فترةً كافيةً من أجل إغلاق وإطفاء النظام بشكل جيد.

عندما تعود طاقة الخدمة العامة إلى الحالة الطبيعية، يفصل المِبدالُ الجهازَ عن البطارية ويعيد وصله إلى المنظّم، ثم تعود البطارية إلى الشحن من جديد.

فكرة مفيدة: إذا حدث فشلٌ في الطاقة المُغذِّية للحاسوب ولديك وحدة عدم انقطاع التغذية، قمْ بحفظ جميع أعمالك فوراً على القرص الصلب، وأيضاً على وسطٍ خارجي مثل قرص محمول إن أمكن، ثم أطفِئ النظامَ بأكمله مع وحدة عدم انقطاع التغذية حتى تعودَ طاقةُ الخدمة العامة، أو إلى أن تصلَ النظامَ إلى مُولِّدٍ احتياطيٍّ عامِلٍ لحالات الطوارئ.
