وحدة التغذية من أجل جهاز NPN

2013 تبسيط علم الإلكترونيات

ستان جيبيليسكو

مؤسسة الكويت للتقدم العلمي

الفيزياء

لكي نجعل أيَّ ترانزستور يقوم بعمله، يجب علينا أن نطبّق فولطيات معيّنةً عليه، وهي تُدعى فولطيات الانحياز (Bias Voltages) (أو ببساطة انحيازاً).

في الترانزستور NPN، نقوم عادةً بربط الباعث بالمطراف السالب للبطارية أو وحدة التغذية؛ وبربط المجمِّع بالمطراف الموجب، وذلك غالباً عبر ملفّات و/أو مقاومات.

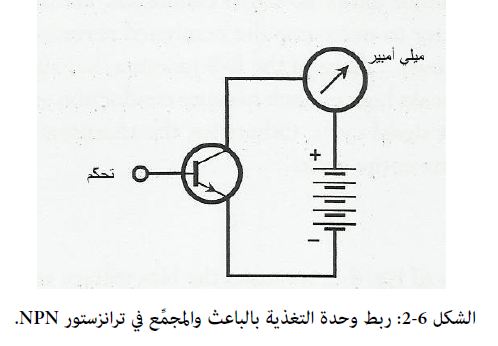

يُظهِر الشكل 6-2 التخطيطَ الانحيازيَّ الأساسيَّ لترانزستور NPN. تتراوح فولطية البطارية أو وحدة التغذية النموذجية بين 3 فولط و50 فولط.

في الشكل 6-2، قمنا بوسم القطب القاعدة بكلمة "تحكّم"، لأنه -مع فولطية مجمِّع إلى باعث (C-E) ثابتة (نرمز إليها بالرمز  )- يعتمد مقدار التيّار عبر الترانزستور على التيّار الذي يمرّ عبر وصلة باعث-قاعدة (E-B)، والذي يُدعى تيار القاعدة ويُرمَز له بالرمز. فما يحدث عند القاعدة -عبر الزمن من لحظة إلى لحظة- يملي على كامل الجهاز كيفيةَ تصرّفه.
